Как проверить подсветку тестером?

✅ Как проверить подсветку телевизора мультиметром: экспертный разбор и предостережения для владельцев | Reborn

Многие владельцы телевизоров, столкнувшись с «черным экраном», пытаются самостоятельно провести диагностику с помощью мультиметра (тестера). Это логичный шаг, но в случае с современной электроникой он таит в себе немало подводных камней.

В этой статье специалисты сервисного центра Reborn объяснят, как технически проверяется подсветка, на что мы обращаем внимание при диагностике и почему «простая проверка тестером» может закончиться дорогостоящим ремонтом матрицы.

Два способа проверки: в чем разница и где кроется опасность?

Профессиональная диагностика подсветки делиется на два принципиально разных этапа. Каждый из них требует разного уровня подготовки и оборудования.

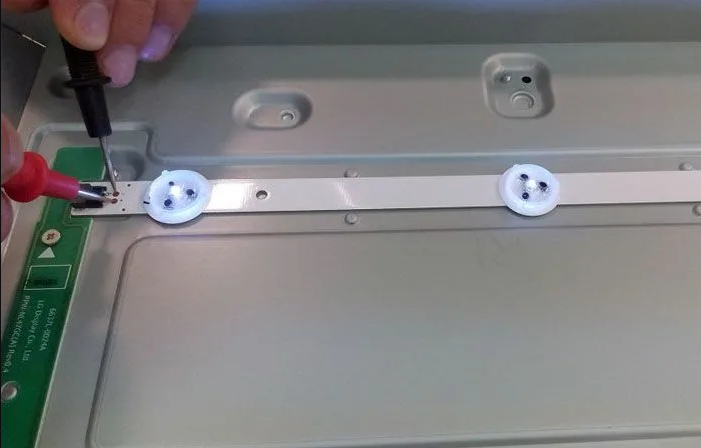

1. Проверка светодиодных лент (после демонтажа)
Этот метод применяется, когда мы уже разобрали телевизор и извлекли светодиодные линейки.
- Как это делает мастер: Мы используем мультиметр в режиме проверки диодов или специальный лабораторный блок питания с ограничением тока. Мы «прозваниваем» каждый светодиод в ленте.
- Что мы ищем: Обрыв цепи (когда диод не пропускает ток) или пробой (когда диод закорочен).
- Сложность для клиента: Чтобы добраться до лент, нужно полностью разобрать телевизор, включая снятие крайне хрупкой матрицы. Ошибка в одном движении при демонтаже может привести к появлению трещин на экране, стоимость замены которых сопоставима с покупкой нового телевизора.

2. Проверка напряжения на драйвере (внутри работающего устройства)
Этот метод позволяет понять, подает ли плата управления (драйвер) питание на светодиоды, не разбирая сами ленты.
- Как это делает мастер: Мы замеряем выходное напряжение на разъеме, который идет от платы к подсветке, используя мультиметр в режиме постоянного тока (DC).
- Что мы ищем: Если напряжение на разъеме есть, но подсветка не горит — проблема в самих светодиодах. Если напряжения нет или оно нестабильно (скачет) — неисправен драйвер подсветки или блок питания.
- Сложность для клиента: Работа под напряжением внутри включенного устройства требует предельной точности. Случайное касание щупом мультиметра соседнего контакта может вызвать короткое замыкание, которое мгновенно «сожжет» видеопроцессор или материнскую плату.

Почему «домашняя» диагностика часто приводит к ошибкам?

Даже если у вас есть мультиметр, вы можете столкнуться с тремя проблемами:

1. Недостаточная мощность прибора. Обычный бытовой мультиметр часто не может «пробить» светодиод, чтобы показать его исправность, и вы ошибочно решите, что лента сгорела.
2. Риск повреждения матрицы. Для проверки напряжения нужно работать в непосредственной близости от открытого экрана. Малейшее давление или статическое электричество от рук может вывести матрицу из строя.
3. Ложный диагноз. Проблема может быть не в самих диодах, а в микроскопическом дефекте в цепи управления на плате. Без профессионального осциллографа и глубоких знаний схемотехники определить это крайне сложно.

Резюме эксперта: когда пора вызывать мастера?

Если вы заметили признаки неисправности (звук есть, изображения нет; экран темный; изображение мерцает), мы рекомендуем не пытаться проводить замеры самостоятельно, если у вас нет опыта работы с высокочувствительной электроникой.

Сервисный центр Reborn предлагает безопасный путь:
✔️ Профессиональная диагностика: Мы используем специализированное оборудование, которое исключает риск повреждения матрицы.
✔️ Точный диагноз: Мы проверяем всю цепочку — от блока питания и драйвера до каждого отдельного светодиода.
✔️ Гарантия результата: Мы не просто «прозваниваем» детали, мы восстанавливаем работоспособность системы целиком с предоставлением гарантии до 12 месяцев.
